重慶研究開發(fā)的改性發(fā)泡水泥保溫板以硅酸鹽水泥為膠凝材料，主要原材料組份有摻合料、輕集料、外加劑、改性劑和水制成的漿料，嚴(yán)格按照“混合攪拌、澆筑成型、化學(xué)發(fā)泡、自然養(yǎng)護(hù)、機(jī)械切割”的生產(chǎn)工序及工藝生產(chǎn)制造。
與普通發(fā)泡水泥保溫板生產(chǎn)制造相比，重慶碩克斯建材有限公司改性發(fā)泡水泥保溫板主要采取了以下三方面提升改善產(chǎn)品性能的措施。

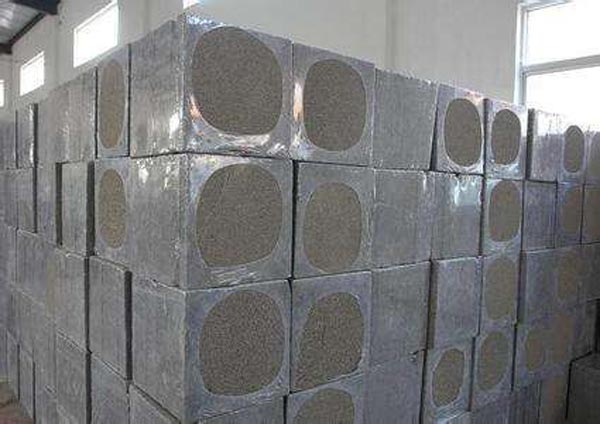

第一材料改性：主要利用普通硅酸鹽水泥為膠凝材料，利用粉煤灰、硅灰改善水化與水泥石的性能， 利用促凝與早強(qiáng)組分改善硅酸鹽水泥流變與凝結(jié)性能，利用聚合物乳液與纖維改善材料的韌性，利用膨脹減縮組分與骨料改善材料的體積穩(wěn)定性， 利用憎水組分與密閉氣孔技術(shù)降低吸水性能， 優(yōu)化發(fā)泡劑和提高穩(wěn)泡性能使氣孔直徑適宜和閉孔率提高；第二設(shè)備工藝改造：主要通過強(qiáng)力多層次攪拌澆筑系統(tǒng)，使板材的漿料質(zhì)量均勻、澆筑質(zhì)量、產(chǎn)品質(zhì)量穩(wěn)定，開發(fā)水平帶鋸、獨(dú)立開片的切割設(shè)備使板材幾何尺寸精準(zhǔn)；第三產(chǎn)品塑封包裝：出廠前室內(nèi)足時養(yǎng)護(hù)28d，使制品水化充分，強(qiáng)度發(fā)展合適，收縮在出廠前已趨于穩(wěn)定。根據(jù)重慶工程應(yīng)用實(shí)際需要以及產(chǎn)品實(shí)測結(jié)果， 改性發(fā)泡水泥保溫板地方應(yīng)用技術(shù)規(guī)程按密度等級把改性發(fā)泡水泥保溫板劃分為Ⅰ型和Ⅱ型。 Ⅰ型的干表觀密度≤250kg/m3、抗壓強(qiáng)度≥0.5MPa、導(dǎo)熱系數(shù)≤0.070W/(m · K)；Ⅱ型的干表觀密度≤350kg /m3、 抗壓強(qiáng)度≥0.7MPa、 導(dǎo)熱系數(shù)≤0.085 W/(m · K)。
碩克斯建材產(chǎn)品
當(dāng)前位置：
